Opgravende accessoires - Hydraulische platte compactor

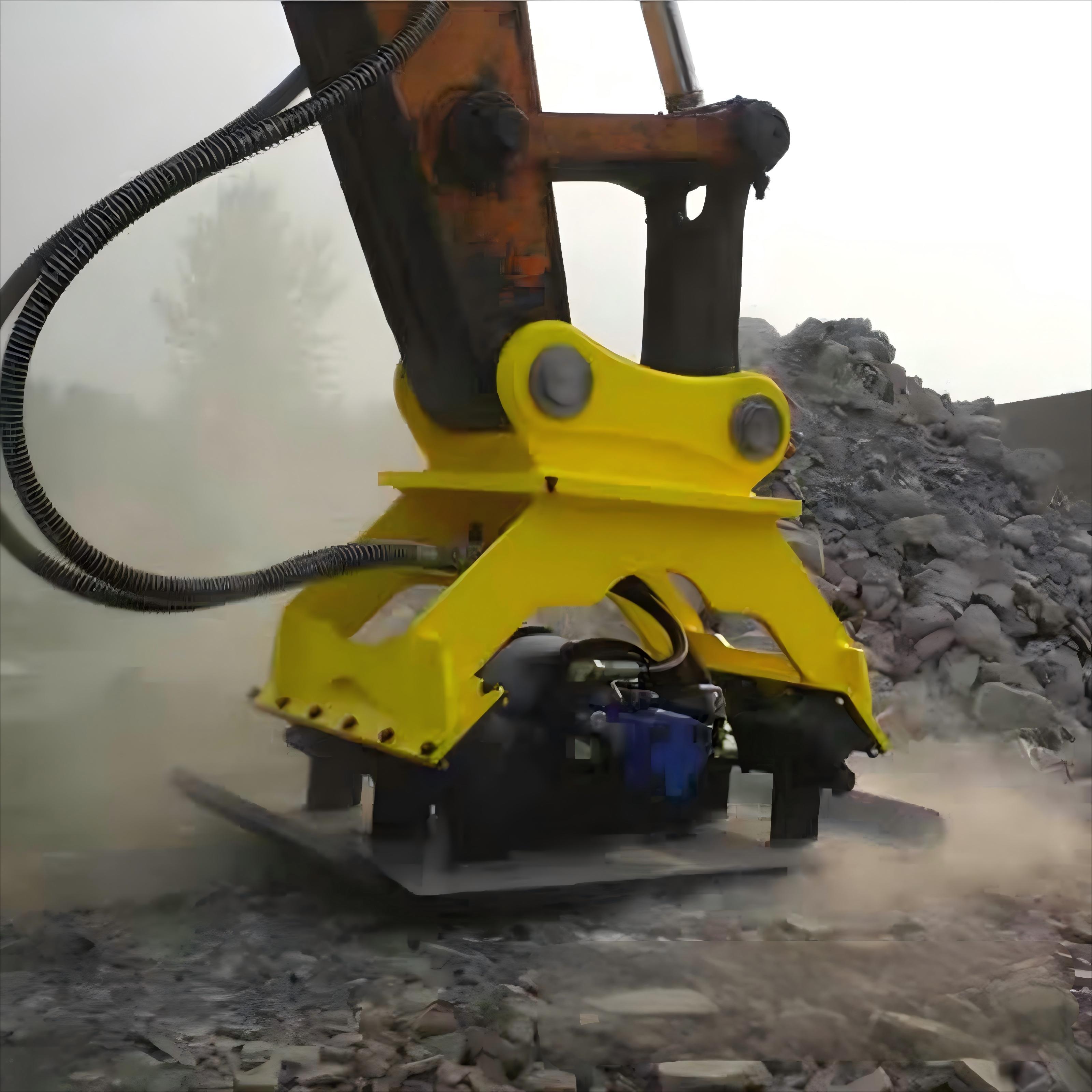

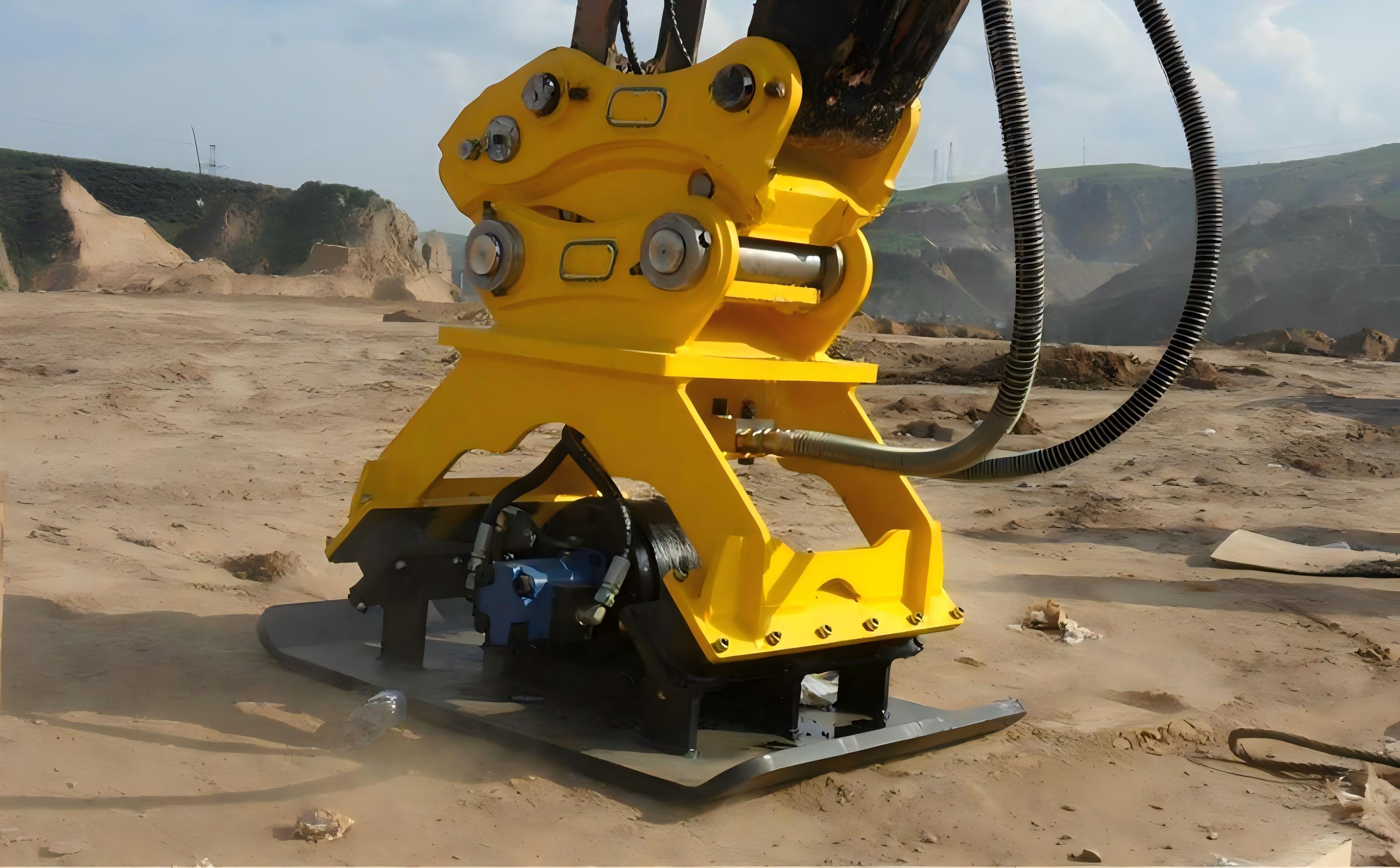

1 、 Definitie en voordelen vanhydraulische platte compactor
Flat Compactor is een technische apparatuur die wordt gebruikt om materialen zoals zand, grind, asfalt, enz. Te verdichten met lage hechting en wrijving tussen deeltjes. Het is verdeeld in drie categorieën: interne verbranding, elektrische en hydraulische aandrijving.
1. Het constructie -effect is goed. De impactkracht van de hydraulische compactor kan enkele honderden ton of zelfs duizenden ton bereiken, en de verdichtingsdiepte kan 10 meter bereiken. Bij gebruik voor versterken en verdichting op de weg, kan dit ervoor zorgen dat de weg in de weg meer dan 10 cm van tevoren wordt gevestigd om aan de verdichtingsnormen te voldoen.
2. Hoge bouwefficiëntie. In vergelijking met traditionele verdichtingsmethoden kunnen hydraulische verdichtingsmachines geautomatiseerde werking bereiken en de werkefficiëntie verbeteren. Bovendien hebben hydraulische compactoren de kenmerken van een grote amplitude en een hoge verdichtingsfrequentie, die snel taken kunnen voltooien en de werkefficiëntie kunnen verbeteren.
3. Sterker aanpassingsvermogen. De hydraulische compactor heeft drie werkmodi: sterk, medium en zwak. Het kan niet alleen de grootte van de impactkracht aanpassen, maar ook de verdichtingsfrequentie veranderen. Tegelijkertijd kan de hoge snelheid hydraulische compactor schakelen tussen de twee werkmodi van "hoge trillingsamplitude en lage frequentie" en "hoge frequentie en lage amplitude" op elk moment, die kan voldoen aan een breder scala aan bouwbehoeften.
4. Meer zuiniger en van toepassing. Hydraulische compactoren hebben niet alleen een hoge mate van automatisering, maar vereisen ook geen grote hoeveelheid mankracht en materiële middelen, die het hergebruik van conventionele compactoren en mankracht kunnen verminderen, waardoor de arbeidsintensiteit van werknemers en technische productiekosten wordt verminderd.
5. De bouwveiligheid is hoog. De hamervoet van de verticale hydraulische compactor is altijd direct geaard, wat de kenmerken heeft om onthechting, stof en spatten te voorkomen en kan de veiligheid tussen werknemers van de bouwplaats en aangrenzende machines en apparatuur waarborgen.
6. Sterke stabiliteit en duurzaamheid. In vergelijking met mechanische compactoren hebben hydraulische compactoren de voordelen van een sterke duurzaamheid en een lange levensduur.
Het hydraulische systeem van de hydraulische compactor kan de mechanische slijtage effectief verminderen en de levensduur van de machine verlengen. Hydraulische compactoren kunnen de inherente en kunstmatige defecten van gelaagde verdichting van wegbedden elimineren, evenals de mogelijke nederzetting na de bouw die kan optreden tijdens het gebruik van de stichting. Dit kan de gemeenschappelijke problemen van het springen van brugkop oplossen, ongelijke nederzetting op de kruising van oude en nieuwe wegbedden en de grens tussen vulling op de weg en opgraving in China.
2 、 Materiaalupgrade: hoge slijtvaste legering en samengestelde schokabsorberend systeem

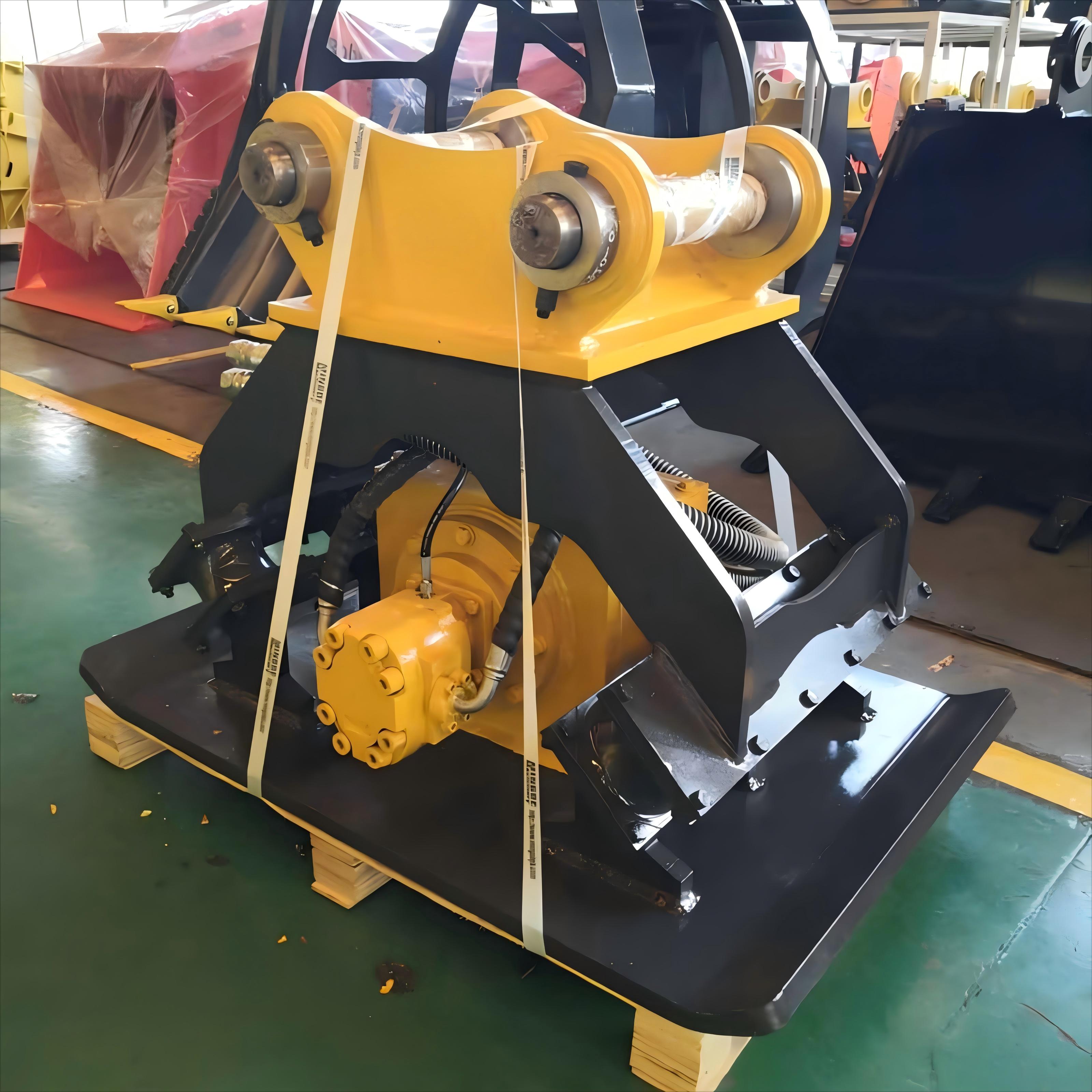

Geramd plaatsubstraat: gemaakt van NM400 hoge-sterk slijtvast staal, het oppervlak is laser gecoat met wolfraamcarbidecoating (hardheid ≥ 58 uur), wat de slijtvastheid drie keer verbetert vergeleken met traditionele Q345-staal. Wanneer gekoppeld aan een 6-ton graafmachine voor operatie, is de levensduur van het asfaltverdichting groter dan 2000 uur, wat 40% langer is dan conventionele modellen.
Schokabsorptiemodule: meerlagige rubberen veer composietstructuur, ingebouwde polyurethaanbuffer kussen, waardoor trillingstransmissiesnelheid wordt verlaagd tot minder dan 15%. Nadat hij op een graafmachine van 7,5 ton is geladen, is de trillingsamplitude van de CAB ≤ 2,5 m/s ² en wordt de operationele vermoeidheid met 50%verminderd.
Hydraulische cilinder: het oppervlak van de zuigerstang is bedekt met hard chroom en keramische coating en de zoutspraytest kan 1200 uur weerstaan. Geschikt voor crawler -graafmachines in kustgebieden, met een corrosiefoutpercentage met 80%verlaagd.
3 、 Technologische doorbraak in precieze matching van adaptieve stroming en tonnage
Intelligent hydraulisch systeem
Dubbele modus drukregeling: de elektronische proportionele klep schakelt automatisch tussen hoogfrequente/sterke trillingsmodi op basis van de verpakkingsdichtheid. Bij het verdiepen van zand met een 6-ton graafmachine, gebruik je hoogfrequentiemodus (12Hz) en brandstofverbruik ≤ 5L/u; Wanneer een graaf van 7,5 ton grind verwerkt, activeert deze een sterke trillingsmodus (met een amplitude van 8 mm), wat resulteert in een toename van de efficiëntie met 30%.
Tonnage -aanpassingstechnologie:

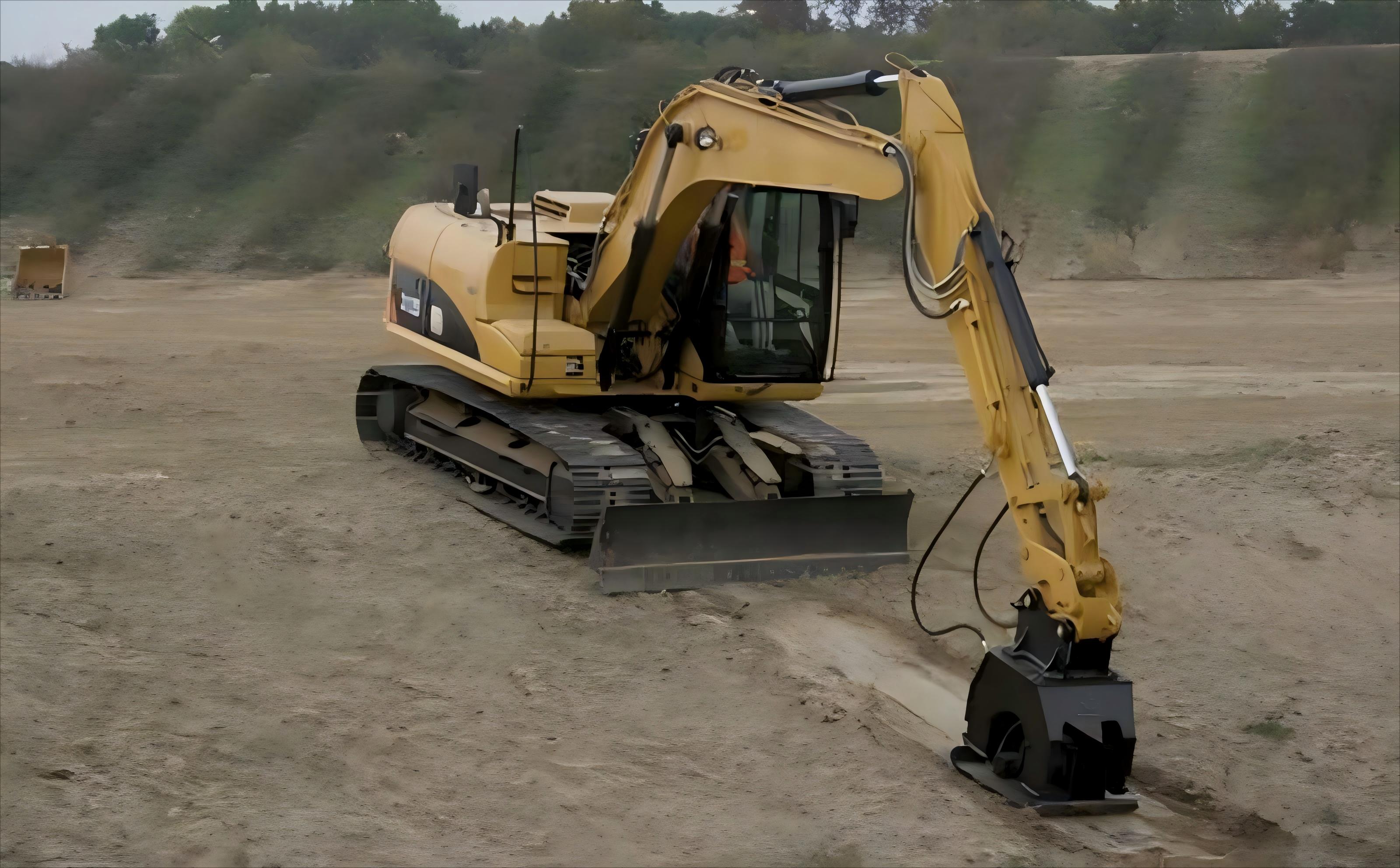

6 ton crawler graafmachine: uitgerust met HPC60 rammingplaat met een stroomsnelheid van 60L/min en een excitatiekracht van 16 kn, gespecialiseerd in geulvulling en hellingsverdichting.
Model van 7,5 ton: gekoppeld aan HPC80 -systeem (stroomsnelheid van 120L/min, excitatiekracht van 24kn), met een enkele verdichtingsbreedte van 800 mm en een toename van 25% in de nalevingssnelheid van de capaciteit van de wegbedrag.
Structurele optimalisatie en innovatie

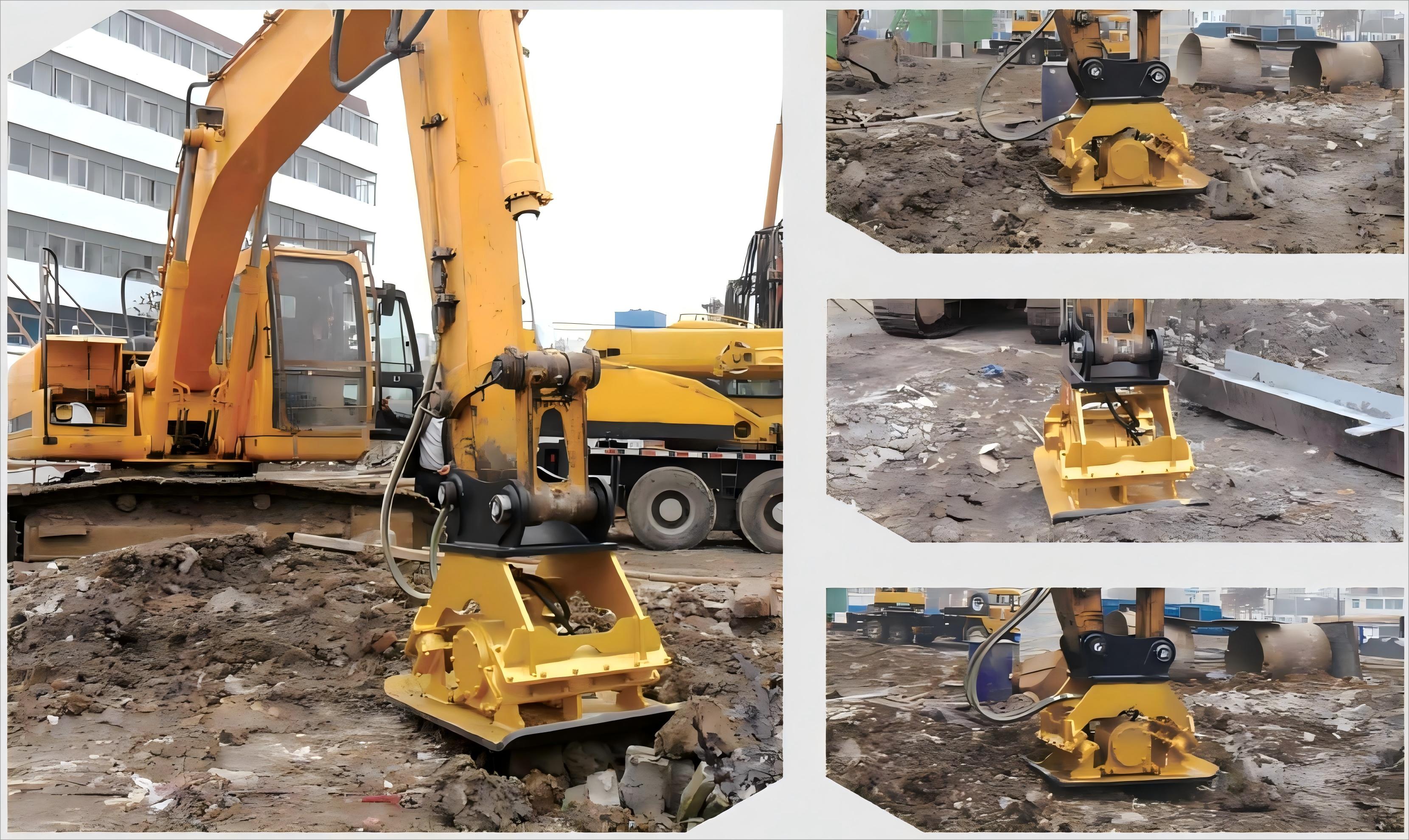

Integratie van snelle veranderingen in de interface: Hydraulische zelfvergrendelingsgewricht maakt 30 seconden schakelaar mogelijk tussen de rammende plaat en de graaf emmer. De feitelijke meting van de gemeentelijke projecten van Yunnan toont aan dat crawler -graafmachines het hele proces van verdichting, opgraving en opvulling in een enkele dag kunnen voltooien en het gebruik van apparatuur wordt verhoogd met 40%.
Temperatuurbesturingsbeveiligingssysteem: het oliecircuit is uitgerust met een temperatuursensor, die automatisch de frequentie verlaagt wanneer de hydraulische olietemperatuur ≥ 85 ℃ is. Los het probleem van olie oververhitting op tijdens continue verdichting van asfalt met een graafmachine van 7,5 ton.
4 、 Ontwikkelingsproces
1. In het tijdperk van mechanische transmissie (vóór 2015): tandwielpompen rammende platen en 6-ton graafmachines vereisen extra hydraulische klepgroepen, wat resulteert in een faalpercentage van een olielek van meer dan 35%.
2. Hydraulische integratieperiode (2016-2020):
Populatie van onafhankelijke hydraulische circuits om de stroominterferentie te verminderen
De crawler -graafmachine van 7,5 ton wordt standaard geleverd met het LUDV -ladingsdetectiesysteem, dat de responstijd van de rammende plaatstop tot 0,5 seconden comprimeert.
3. In het tijdperk van intelligentie (2021 aanwezig):
5G afstandsbediening (zoals Sany SY75C) bereikt onbemande constructie
Het AI -verdichtingsanalysesysteem genereert automatisch kwaliteitsrapporten en het constructieacceptatie van crawler graafmachines bereikt 98%.
5 、 Onderhoudspunten: Volledige cyclusbedienings- en onderhoudsstrategie
Onderhoud van hydraulisch systeem
Oliebeheer: HV46 lage-temperatuurolie (beginnend bij 30 ℃) wordt gebruikt in koude gebieden en HM68 anti-wear olie wordt gebruikt in tropische gebieden. De olie moet voor het eerst en om de 1000 uur daarna 150 uur worden vervangen.
Filterelementbewaking: als het fijne filter van 10 μm verstopt is en het drukverschil groter is dan 0,3 MPa, moet het onmiddellijk worden vervangen - een graafmachine van 6 ton op een bepaalde bouwplaats leed aan een vaste hoofdklep als gevolg van filterelementfout, wat resulteert in een reparatieverlies van meer dan 80000 yuan.
Bescherming van mechanische componenten
Trillingslager: injecteer elke 50 uur op lithiumgebaseerd vet en druk tijdens de olie -injectie de plaat op de grond om de druk te verlagen. De hoge belasting van een graafmachine van 7,5 ton moet worden ingekort tot 30 uur per bewerking.
Standstandaard: wanneer lang inactief is, moet de sabotageplaat worden opgehangen om vervorming te voorkomen en moet de oliecilinderzuigerstang worden ingetrokken en gecoat met anti -roestpasta.
Toekomstige visie: elektrificatie en digitale tweelingwerkzaamheden en onderhoud
Aanpassing van de waterstofergie: de XCMG XE75E Electric 7,5 ton graafmachine wordt gekoppeld aan een stille hydraulisch RAM, waardoor het geluid wordt verminderd tot 72 dB en een bereik van maximaal 6 uur oplevert.
Voorspellend onderhoud: de trillingssensor bewaakt de draaglijtageviatie van 0,1 mm voor waarschuwing en de maandelijkse faaltijd van de 6-ton crawler graafmachine wordt verlaagd van 18 uur tot 4 uur.
Van NM400 slijtvast stalen plaat tot AI-verdichtingsalgoritme, hydraulische platte compactoren zijn geëvolueerd van hulpbevestigingen naar "efficiëntie-multiplicatoren" voor6 tonEn7,5 ton crawler graafmachines. Wanneer niemand op de gevaarlijke klifhelling compacteert, wanneer elektrische compactors 's nachts stilletjes in woonwijken bouwen - zal deze technologische revolutie die begon met stalen hardheid uiteindelijk de verdichtingsnormen voor elke centimeter land hervormen.
