Graafmachine -bijlagen - de evolutietheorie van Lotus Grab
- Zie hoe deze 'ijzeren lotus' graafmachines transformeert in het grijpen van meesters

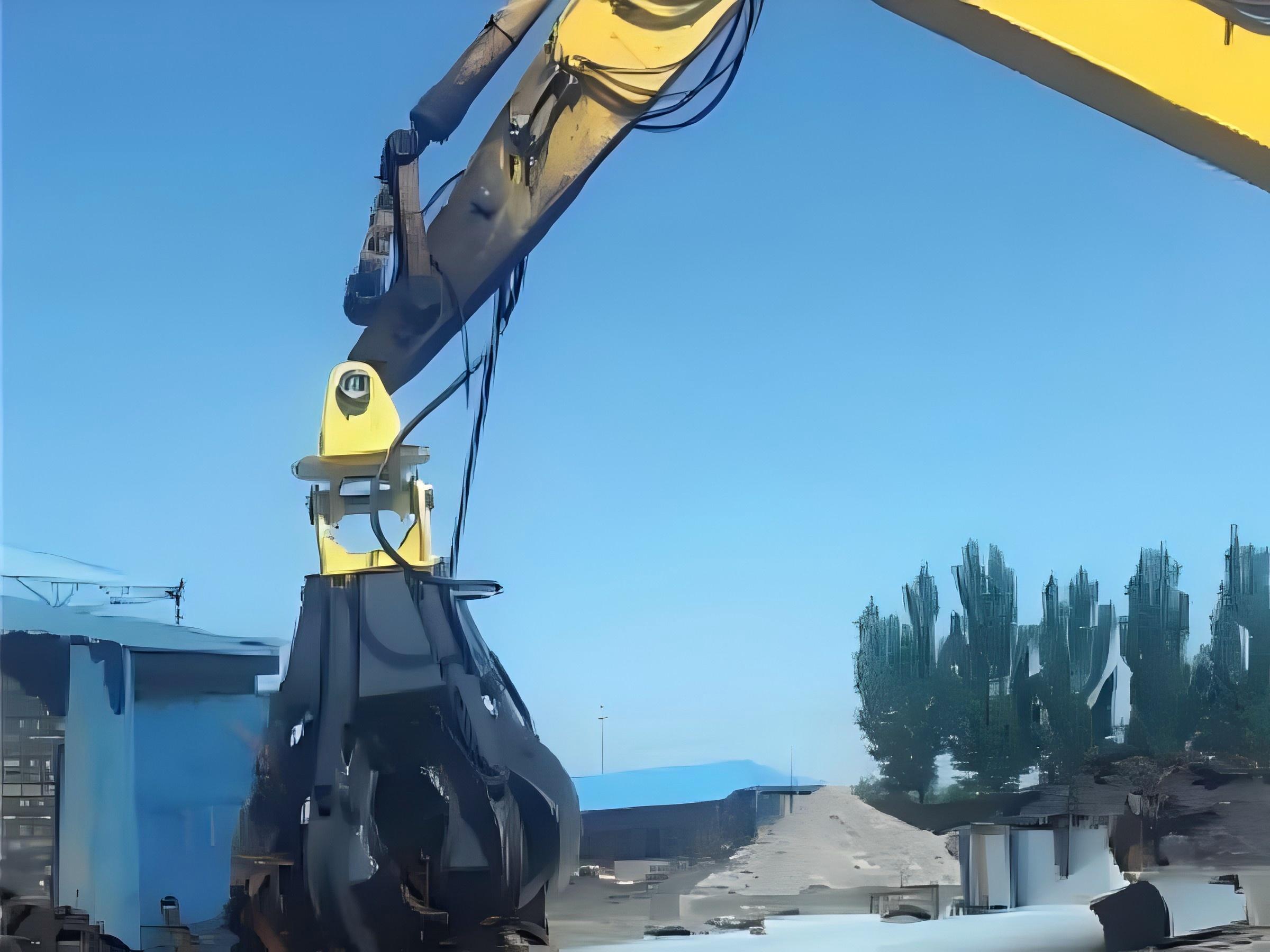

Op een bouwplaats gebruikt een graafmachine van 23 ton zijn vijf bloemblaadjes met een bloemblaadje om stalen en cementblokken te "eten". Met één opening en één afsluiting werden twee ton bouwafval gestaag in het transportvoertuig gegooid en duurde het hele proces minder dan 15 seconden. De baas prees dat sindsdien sinds het uitrusten van deze 23 ton graafmachine met eenLotus Grijper emmer, niet alleen is de reinigingsefficiëntie verdubbeld, maar alleen de schrootrecycling verdient meer dan 40000 yuan per maand. Dit ding is nu zijn 'winstverantwoordelijkheid' geworden op de bouwplaats.
Materiaalevolutie: de transformatie van gewone staal tot slijtvaste legeringen
In de beginjaren was de Lotus -grijper emmer gemaakt van gewoon staal, dat na drie maanden drogen zou worden versleten. Nu is het anders. Mainstream-fabrikanten zoals Jining Xinchangqing brengen direct een zeer sterk slijtvast staal met een Brinell-hardheid van 400-500HB aan. Het oppervlak van de tanden is ook gelast met wolfraamcarbide om met "harde klonten" zoals stalen slakken en grind aan te pakken, en de levensduur van de services wordt meer dan twee keer rechtstreeks verlengd.

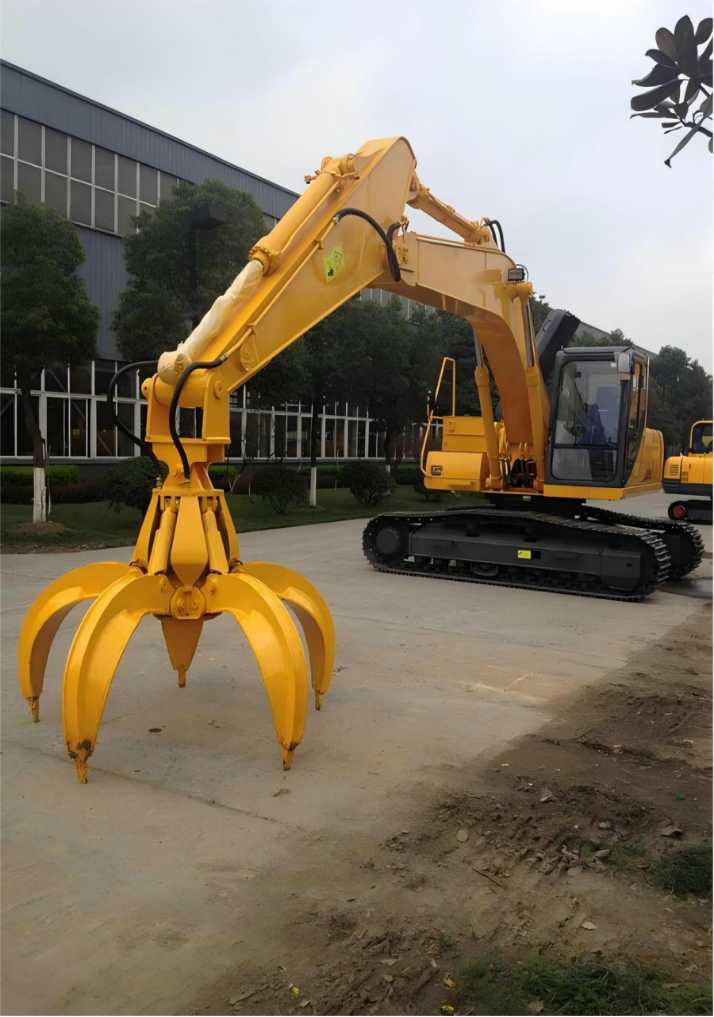

Het structurele ontwerp is ook slimmer geworden. De bovenkant van de vijf bloemblaadjesgreepplaat wordt gemaakt in een hoek van 72 graden en ribben en versterkingsblokken worden toegevoegd om te zorgen voor meer gelijkmatige krachtverdeling bij het grijpen van schrootstaal. Eerder gebruikte een graafmachine van 15 ton een greepemmer om schroot -ijzer te laden en te lossen, vaak bang om "de taille te flitsen". Nu kan het met vertrouwen maximaal 2,3 ton grijpen - dit is bijna zijn eigen limiet.
Technologische doorbraak: drie uitdagingen zijn overwonnen
Probleem met oliepijpstoornissen
In het verleden sleepte een hydraulische cilinder een slang en een vijf flap -greepemmer was als vijf vlechten, verstrikt als een gemeenschappelijke gebeurtenis. Yantai Maibo Machinery heeft een gecentraliseerd olievoorzieningssysteem ontwikkeld: de inlaatpijp is verbonden met een cirkelvormig oliecircuit en de vijf klauwarmen delen een hoofdoliecircuit. Wanneer de 23 ton graafmachineis uitgerust met deze greepemmer, hij zal zichzelf niet langer in Zongzi bundelen tijdens het roteren.
De schaamte van onstabiele grip op kleine objecten
Verspreide stalen staven en schroeven vielen op de grond en de lotusgreep emmer staarde leeg. Het nieuw uitgebrachte hydraulische magnetische zuigmodel van vorig jaar voegde rechtstreeks een elektromagnetische schijf toe aan de greepemmer. Door te vertrouwen op de eigen hydraulische olie van de 23ton -graafmachine om elektriciteit te genereren, wordt een 12k -magnetische kracht gegenereerd, waardoor gelijktijdig aangrijpende en zuigkracht mogelijk is. Na het uit te proberen zei de werknemer: "Zelfs schroefdoppen kunnen niet ontsnappen uit de schrootstapel
Het oude probleem van altijd afwijkende positionering
Jinshan Heavy Industry heeft dit probleem dit jaar opgelost met een nieuw patent - het installeren van verstelbare positioneringsstangen op de vier hoeken van de grijper emmer. Wanneer bijvoorbeeld een graafmachine van 15 ton slib in een smal steegje wist, wordt de positioneringsstang ingetrokken om nauwkeurig te begrijpen zonder de muur aan te raken; Wanneer we aankomen op de open materiaaltuin, kunnen we snel op grote schaal beginnen te graven.
Tonnage matching: kleine opgraving en grote opgraving tonen hun respectieve vaardigheden
15 ton graafmachine: Het meest geschikt voor QK06 Grijper emmer, met een gewicht van ongeveer 950 kg, met een breedte van 1,7 meter voor het openen en sluiten. De hydraulische stroomsnelheid wordt aangepast aan het bereik van 60-120L/min, en het kan 50 ton zand en grind in één uur vasthouden, waarvoor vijf sterke arbeiders nodig zijn.
23 ton graafmachine: direct geladen op QK08 of QK10, met een capaciteit van 800-1000 liter. Werkelijke meting bij een bepaald mijnbouw dok: een graafmachine van 23 ton uitgerust met een vijf flap -greepemmer kan een schip van 3000 ton rivierzand in slechts zes uur lossen, wat drie keer sneller is dan een kraan.
Geld scenario: van staalfabrieken tot fotovoltaïsche bouwplaatsen

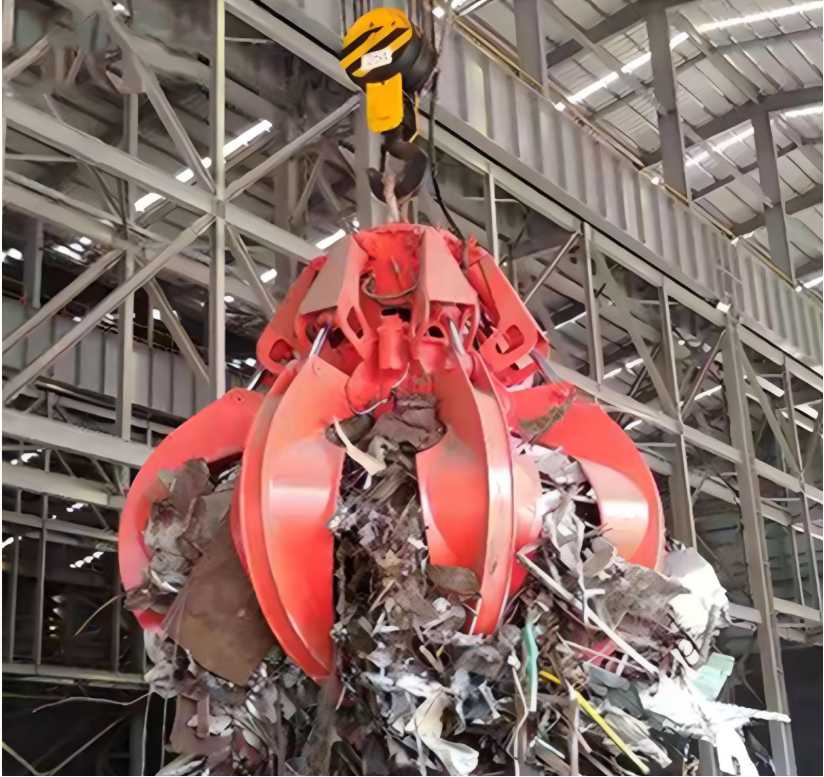

Schrootstaalfabriek "Gold Sucking King": Hebei Bazhou -schrootstaalbasis, met tien crawler -graafmachines uitgerust met vijf flap grijper emmers werkdag en nacht. De baas heeft berekend: een enkele machine kan 200 ton schrootstaal per dag vangen, met een sorteerefficiëntie die 30% hoger is dan die van een elektromagnetische kraan, en kan de kosten in zes maanden terugverdienen.
River baggergereedschap: wanneer de Lotus -bloemblaadjes strak worden gesloten, lekken de modder en het zand niet. Jiangsu Water Conservancy Engineering gebruikt een graafmachine van 15 ton met vier flappen voor baggeren, met een capaciteit van maximaal 50 werknemers en geen behoefte om zich in de rivier te wagen.
Fotovoltaïsche stapel Foundation Goddelijke werking: Shandong Liaocheng fotovoltaïsche veld, 23 ton graafmachine greep emmer vervangen door spiraalvormige oefening (Quick Change Joint geschakeld in 30 seconden), boren gedurende de dag en 's nachts opvullend, waardoor de bouwperiode met 40%wordt verkort.
Onderhoudstips: opslaan is verdienen
Om de boter te kunnen kloppen, olie de scharnierpen om de 8 uur na het drogen om de 8 uur na het drogen. De greepemmer moet in de materiaalstapel worden ingebracht en strak worden ingedrukt voordat u klopt - anders wordt boter terug in het hydraulische systeem gespoten en moet de klep worden gerepareerd;
Blijf altijd afdichtringen: O-ringen en stuwkrachtringen zijn het meest slijtvast, dus bereid drie tot vijf sets op ter plaatse. Een crawler 15ton graafmachine in een mijn in Yunnan was verlamd door afdichtingsfalen en hydraulische olielekkage;
Soft Start LifePan: twee minuten stationair stationair vóór het opstarten en oefen vervolgens langzaam druk uit. Vooral in de winter wanneer de temperatuur lager is dan -10 ℃, kan direct op de volledige gasklep drukken, de oliopijp barsten.
Lijst met kwetsbare onderdelen: focus op vier items
Grijp de tandenpunt - Vervang deze onmiddellijk als 1/3 wordt versleten, en las en versterken de steun binnenkort;
Gearticuleerde draaipunt - Als de opening 3 mm overschrijdt, schudt en beschadigt deze de orcilinderoorplaat;
Hogedrukoliepijp - Oppervlaktescheuren is gevaarlijk, met verliezen van tienduizenden in één burst;
Elektromagnetische spoel (magnetisch zuigtype) - Abnormale afname van de weerstand geeft aan dat een kortsluiting op handen is.
De toekomst is hier: lichtgewicht en intelligent grijpend
Het bord met koolstofvezelgreep is begonnen met proefgebruik, wat het gewicht van de greepemmer van een graafmachine van 15 ton met 30%kan verminderen en brandstof en geld kan besparen voor twee sets tandentips in één jaar. Sany Laboratory test nog steeds een AI -grijpsysteem: het herkent de vorm van materialen door camera's en past automatisch de grijpkracht aan - bijvoorbeeld toenemende druk bij het grijpen van schrootstaven en het losmaken en voorkomen van breuk bij het verplaatsen van hout. Volgend jaar kan het worden geassembleerd op een 23 ton graafmachine, en zelfs beginnende bouwvakkers kunnen het niveau van ervaren werknemers bereiken.
De evolutie van deze 'ijzeren lotus' is nog niet compleet. Van staalfabrieken tot rivieren, van kleine graafmachines met een gewicht van 15 ton tot de hoofdkracht van 23 ton graafmachines, het transformeert graafmachines van eenvoudige graafmachines naar multi -bekwame grijpen. Bazen die weten hoe ze moeten handhaven, begrijpen dat elke minuut en liter olie die door de grijper emmer wordt gered, uiteindelijk in echt goud en zilver verandert.
